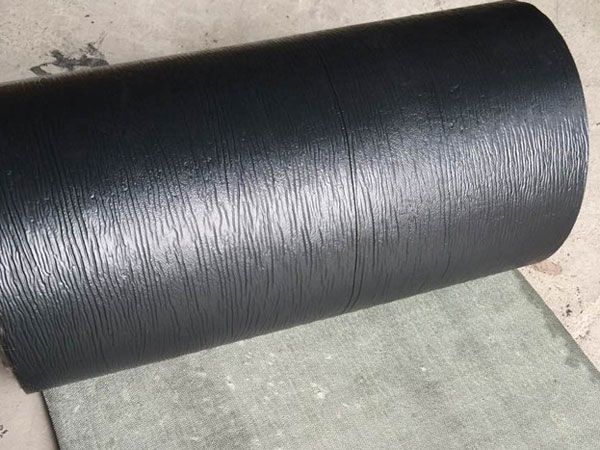

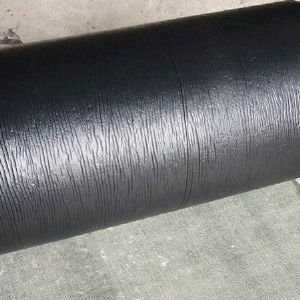

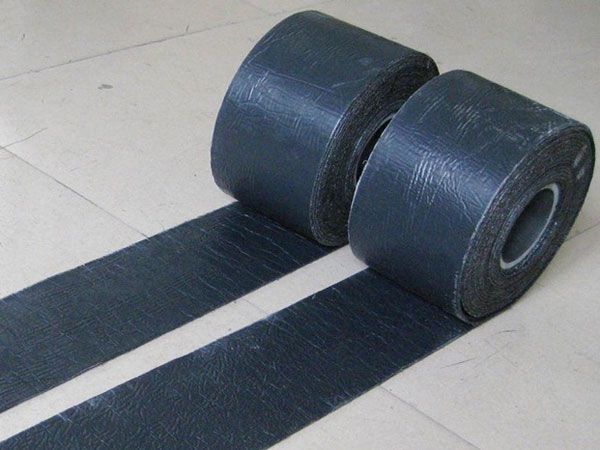

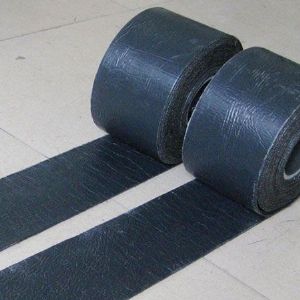

道路防裂貼/抗裂貼是由瀝青基的高分子聚合物、高強(qiáng)抗拉胎基、耐高溫并與瀝青相容的高強(qiáng)織物復(fù)合而成。將其貼于產(chǎn)生裂縫或剝落的瀝青混泥土面，能減少并阻隔其作用于路面的溫縮應(yīng)力，因此也減少了裂縫反射穿過面層的趨勢，鋪設(shè)與路面因其將基層與上部磨耗層隔離開來，從而使上面層免受多向位移及剪切應(yīng)力的影響，用于公路、橋梁、機(jī)場等。

主要性能

1、隔離作用。鋪放抗裂貼，將開裂的面層與瀝青面層隔離，避免了開裂層面與瀝青面層的直接接觸，基層裂縫拉應(yīng)力不能直接傳遞到瀝青混凝土面層上，雖減少了基層與面層間的結(jié)合力，但高聚物抗裂貼能使上下層很好的粘連成一整體，共同承受車輛荷載的作用，足以防止界面上下層的相對位移而保持連續(xù)。

2、加筋作用?？沽奄N具有一定的強(qiáng)度，可承受一定的裂縫拉應(yīng)力，當(dāng)裂縫拉應(yīng)力并大于抗裂貼的抗拉強(qiáng)度時，抗裂貼開始變形，此時面層才開始承受抗裂貼傳遞上來的拉應(yīng)力?？沽奄N層面將承受裂縫的全部拉應(yīng)力，顯然抗裂貼起到加筋的作用，在此意義上說，它提高了路面結(jié)構(gòu)層的抗拉強(qiáng)度。

3、消能緩沖作用?？沽奄N是具有一定延伸性的材料，高聚物有較好的低溫柔韌性，鋪設(shè)在瀝青路面層間，相當(dāng)于設(shè)置了一彈性層，基層裂縫拉應(yīng)力通過抗裂貼高聚物擴(kuò)展到更寬范圍，從而緩解裂縫處應(yīng)力強(qiáng)度，有彈性的層間能起到吸收部分拉伸能量的作用。

4、隔水防滲作用?？沽奄N高聚物能形成一完整的隔水防滲層，可隔斷路面水向路基滲透，從而保護(hù)基層的強(qiáng)度，使基層材料性質(zhì)不至于進(jìn)一步惡化?？沽奄N用于瀝青路面層可有效裂縫向上傳遞，在實際工程中發(fā)揮抗裂貼的抗裂作用及吸能作用。

抗裂貼施工工藝：

1、根據(jù)路面裂（接）縫的寬度選擇所用抗裂貼的規(guī)格， 1㎜-3㎜以下的裂（接）縫選用至少為24cm抗防裂貼；

2、3㎜-5以下㎜寬的裂（接）縫、選用至少32cm的抗裂貼。

3、寬度在5㎜—19mm之間的裂（接）縫，須將其清理干凈，并用密封膠填充，再用48cm的抗裂貼貼縫。

4、寬度在19mm以上的裂（接）縫及下陷區(qū)域，須將其清理干凈，用膠砂、密封膠或瀝青混合料充填并壓實至現(xiàn)有高度，再用98cm的抗裂貼貼縫。

5、寬度超過50mm以上的裂縫或坑曹，須先將其清理干凈，然后用膠砂或熱瀝青混合料填充并壓實至現(xiàn)有高度，再用98cm的抗裂貼貼縫。

6、對于高度不同的裂（接）縫及下陷的區(qū)域，須進(jìn)行找平處理。

注意事項：

⑴、施工前水泥混凝土路面須干燥?；娉睗窦坝辍⒀┨觳坏檬┕?。

⑵、施工后，須用砂包或橡膠輪胎壓路機(jī)將“防裂貼”壓密實，以防在攤鋪瀝青混凝土前雨水進(jìn)入“防裂貼”粘合面。如果預(yù)計攤鋪瀝青混凝土之前要下大雨，應(yīng)在“防裂貼”二側(cè)用密封膠加以密封。

⑶、氣溫低于5℃時不宜施工。

⑷、瀝青混凝土攤鋪時車輛不得在“防裂貼”上就地碾轉(zhuǎn)掉頭。

⑸、在坡度大于5%時，“防裂貼”寬度不宜大于330mm。當(dāng)攤鋪底層瀝青混凝土?xí)r，可能會出現(xiàn)小量滑移，應(yīng)及時修補，不會影響工程質(zhì)量。

⑹、攤鋪瀝青混凝土的總厚度不應(yīng)小于6cm。

⑺、當(dāng)鋪貼“防裂貼”的部位，鄰邊高差大于1cm或坑洞較多時，需將該部位找平后再鋪貼，防止鋪貼在凹陷處的“防裂貼”的受到重力后破壞。找平材料可用環(huán)氧砂漿或用瀝青混合料找平。
